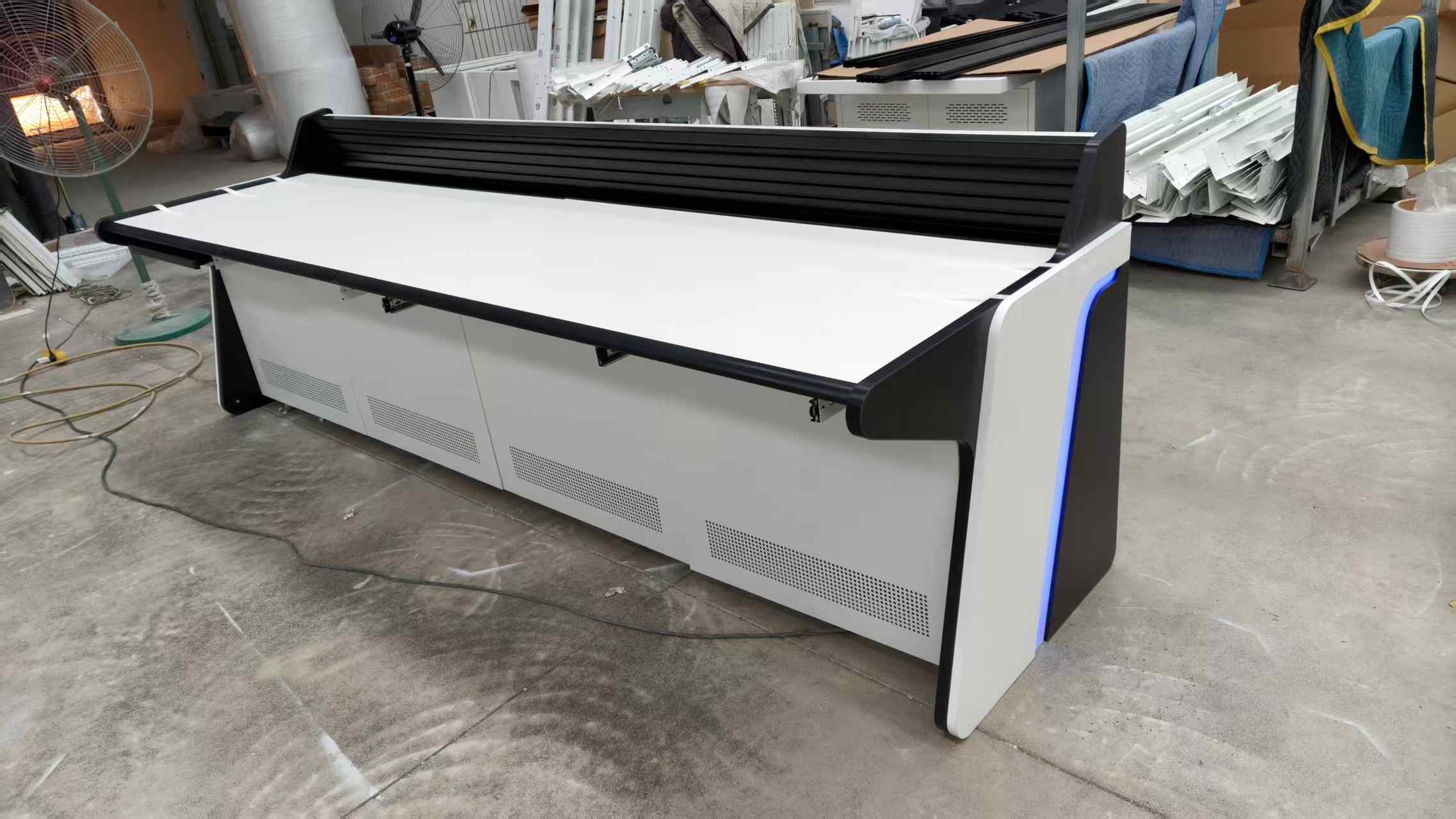

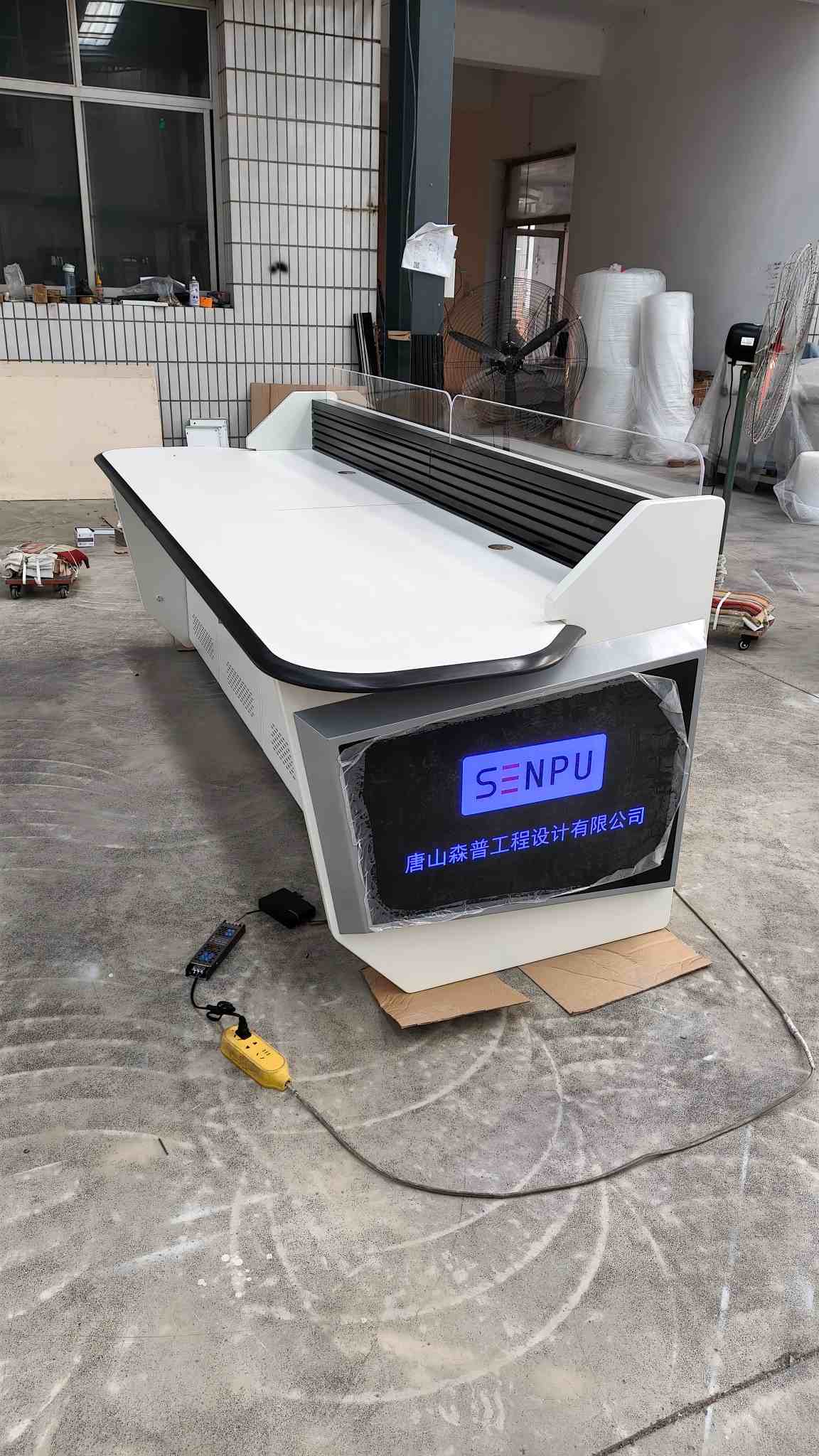

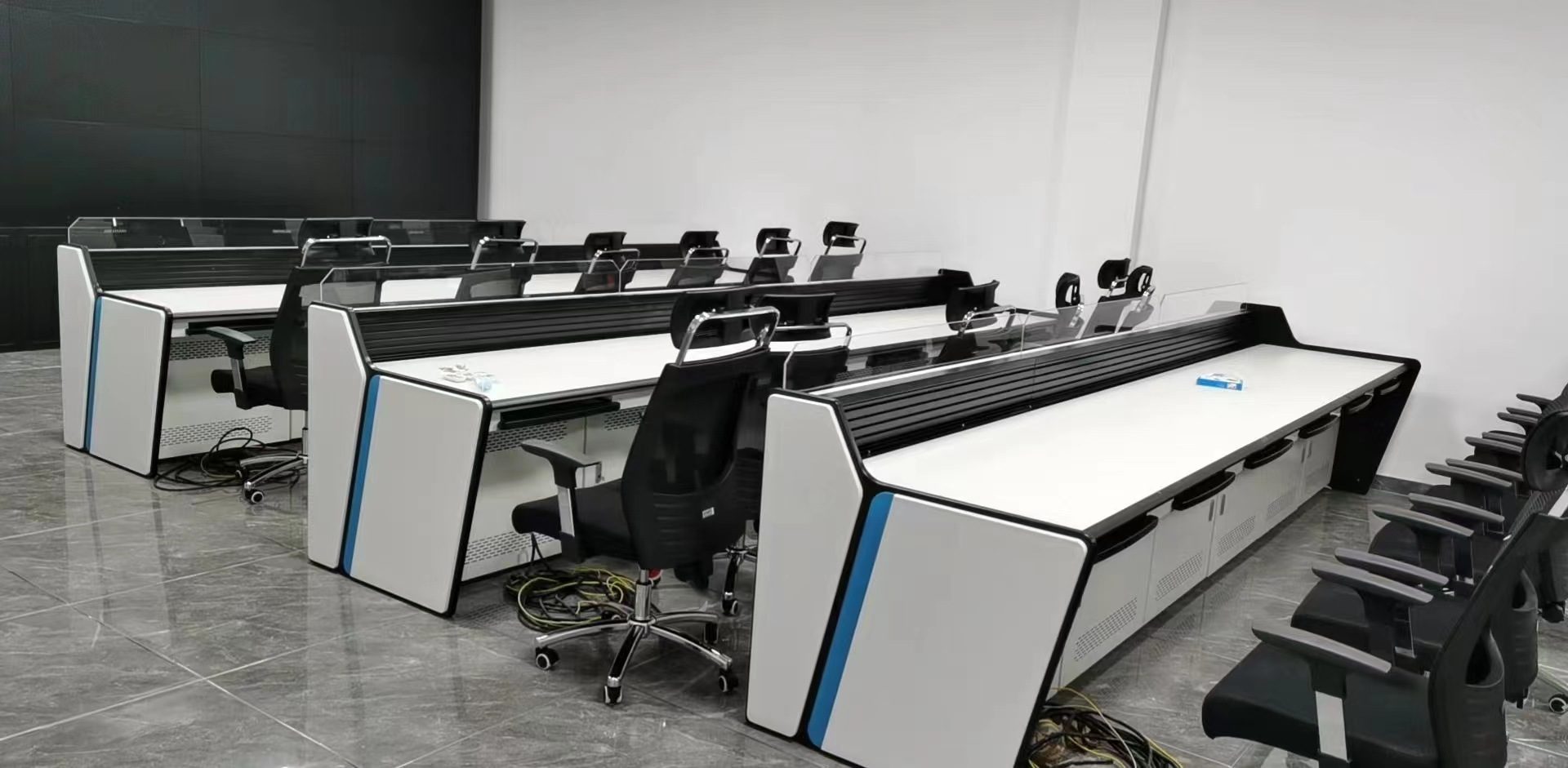

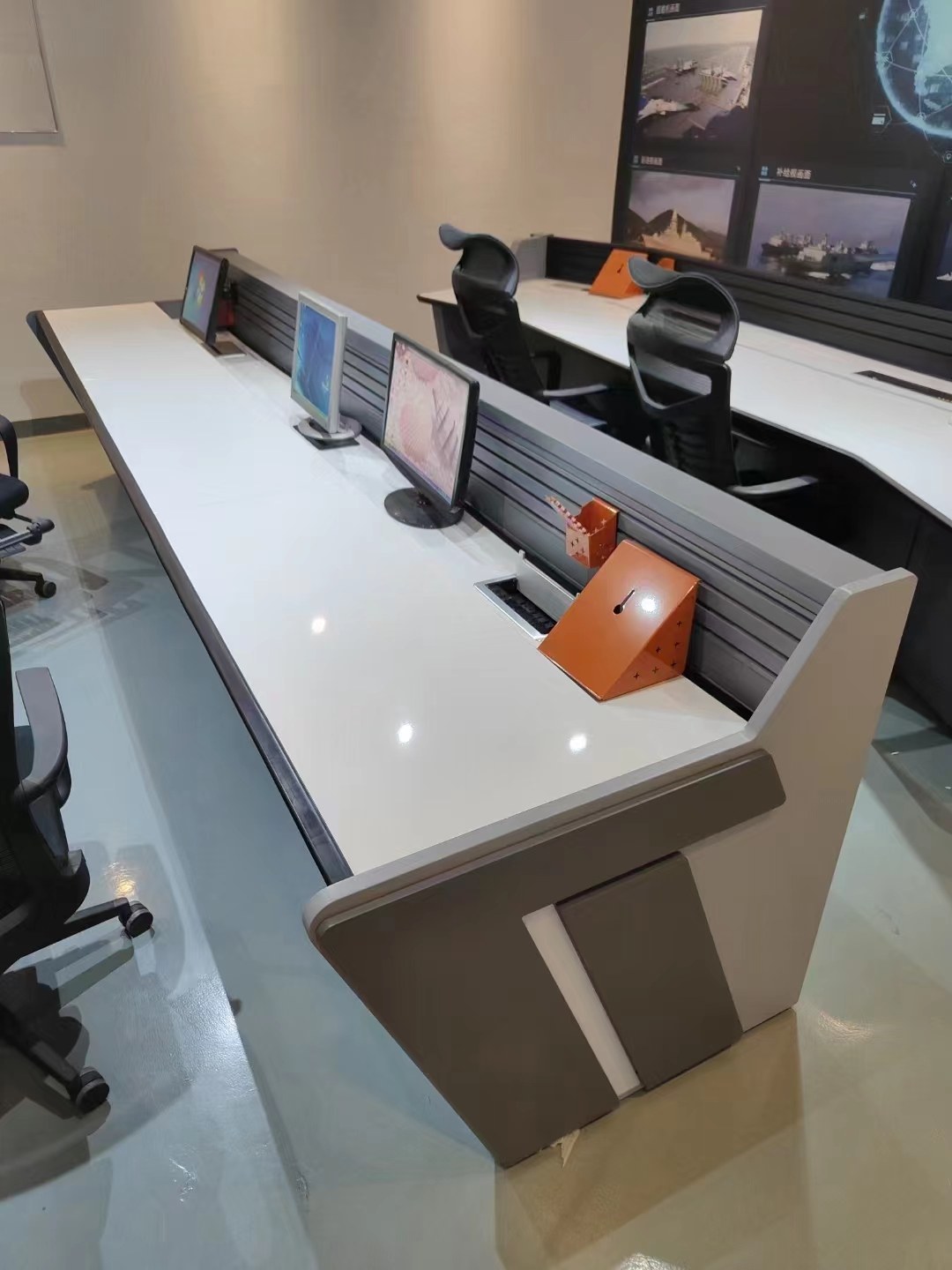

Bảng điều khiển điều phối điện

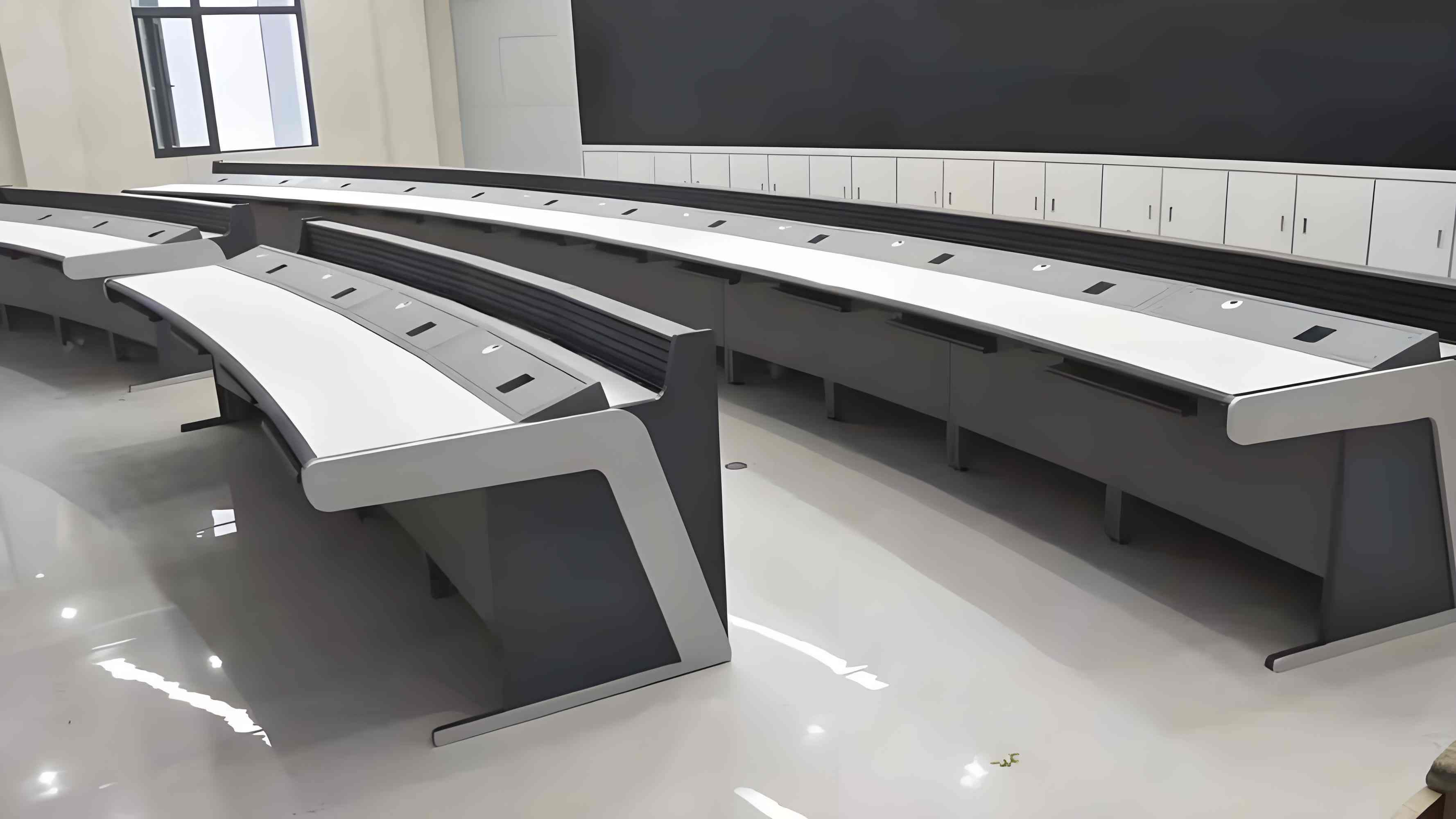

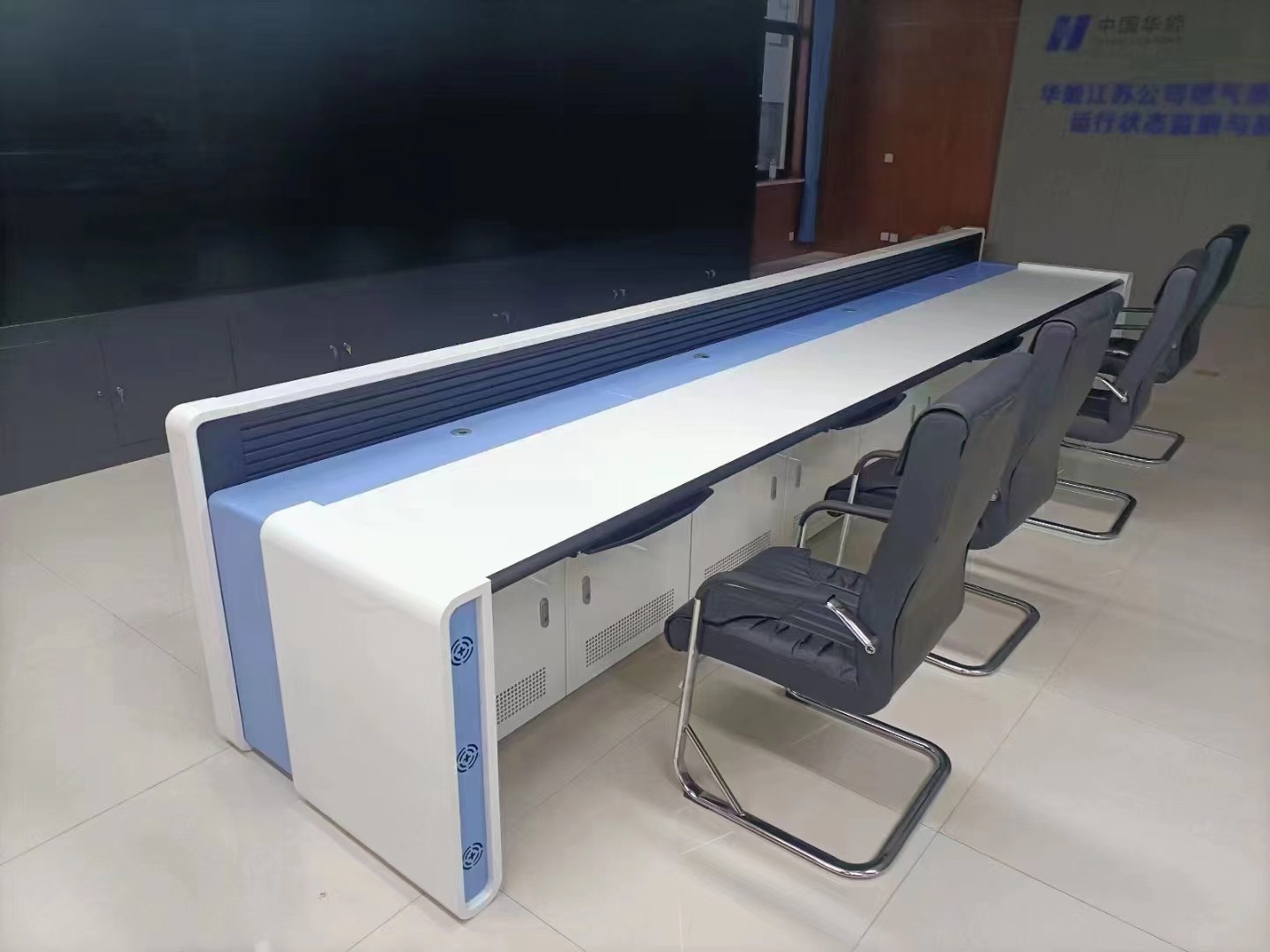

Bảng điều khiển điều phối nguồn từ TEMERY Trung Quốc, còn được gọi là trạm điều khiển lưới hoặc bàn giám sát nguồn, là thiết bị đầu cuối tương tác giữa người và máy chuyên dụng cho môi trường điều khiển nguồn. Không giống như bàn thông thường, nó tuân thủ nghiêm ngặt các tiêu chuẩn an toàn của ngành điện, yêu cầu EMC và thông số kỹ thuật hoạt động 24 giờ, được sử dụng rộng rãi trong các trung tâm điều độ tỉnh/thành phố, phòng giám sát phân phối, nhà máy nhiệt điện/thủy điện và phòng điều khiển năng lượng gió-mặt trời mới.

Nó sử dụng cấu trúc lắp ráp mô-đun hỗ trợ các thiết kế bố trí hội trường theo đường thẳng, hình vòng cung, hình chữ U và các kiểu khác. Mỗi vị trí làm việc của nó có thể được cấu hình độc lập với hệ thống hỗ trợ đa màn hình, quản lý cáp ẩn, cabin lưu trữ thiết bị và bảo vệ nối đất. Nó cho phép cấu hình tùy chỉnh theo quy mô dự án và các yêu cầu vận hành điều phối.

1. Khung chính

Khung của Power Dispatching Console được chế tạo từ thép tấm cán nguội SPCC chất lượng cao có độ dày từ 1,5mm đến 2,0mm. Toàn bộ khung trải qua quá trình tẩy axit, phốt phát, tẩy dầu mỡ và phun tĩnh điện ở nhiệt độ cao để đảm bảo khả năng chống gỉ, chống ăn mòn, chống ẩm và chống biến dạng. Mọi vị trí hàn trên đó đều được đánh bóng mượt mà không có cạnh sắc.

Phiên bản cao cấp của nó sử dụng cấu trúc dầm hợp kim nhôm công nghiệp 6063-T5, mang lại độ ổn định tổng thể cao hơn, trọng lượng nhẹ hơn và hiệu suất chịu tải mạnh hơn. Khung cứng có thể chịu tải nặng đa màn hình trong thời gian dài mà không bị rung hoặc biến dạng, hoàn toàn thích ứng với công việc giám sát công nghiệp không bị gián đoạn trong thời gian dài.

2. Bàn làm việc chống tĩnh điện

Mặt bàn sử dụng tấm laminate chống tĩnh điện nhỏ gọn HPL nhập khẩu, một vật liệu đặc biệt dành cho thiết bị nguồn và điều khiển phòng máy tính. Điện trở suất bề mặt được kiểm soát ổn định trong khoảng từ 10⁶Ω đến 10⁹Ω, giải phóng tĩnh điện một cách hiệu quả do thiết bị điện tử hoạt động trong thời gian dài và bảo vệ các máy chủ điều khiển công nghiệp chính xác, điều phối thiết bị liên lạc và thiết bị đầu cuối giám sát.

Mặt bàn của nó có khả năng chống cháy, chịu nhiệt độ cao, chống trầy xước và chống va đập. Lớp chống mài mòn đáp ứng yêu cầu thao tác chuột và bàn phím tần số cao trong thời gian dài, không bị phai màu, không bong tróc và không bị nứt sau nhiều năm sử dụng.

3. Hệ thống dây cách ly dòng điện mạnh và yếu

Nó được trang bị cấu trúc đường trục độc lập kép cho dòng điện mạnh và dòng điện yếu. Một tấm cách ly bằng kim loại được bố trí ở giữa sản phẩm nhằm tách biệt hoàn toàn đường dây điện và đường tín hiệu, tránh nhiễu xuyên âm điện từ, nhấp nháy màn hình, trễ tín hiệu và mất gói dữ liệu do nhiễu dòng điện.

Các lỗ dây độc lập, rãnh dây và rãnh dây phía dưới được dành riêng cho từng trạm của nó. Toàn bộ hệ thống dây điện trên đó được giấu kín và gọn gàng, tạo điều kiện thuận lợi cho việc bảo trì thiết bị, thay thế đường dây và nâng cấp hệ thống sau này. Toàn bộ Bảng điều khiển điện được trang bị các đầu nối đất tiêu chuẩn để đảm bảo bảo vệ đẳng thế an toàn, đáp ứng các tiêu chuẩn chấp nhận an toàn của ngành điện.

4. Hệ thống giá đỡ đa màn hình

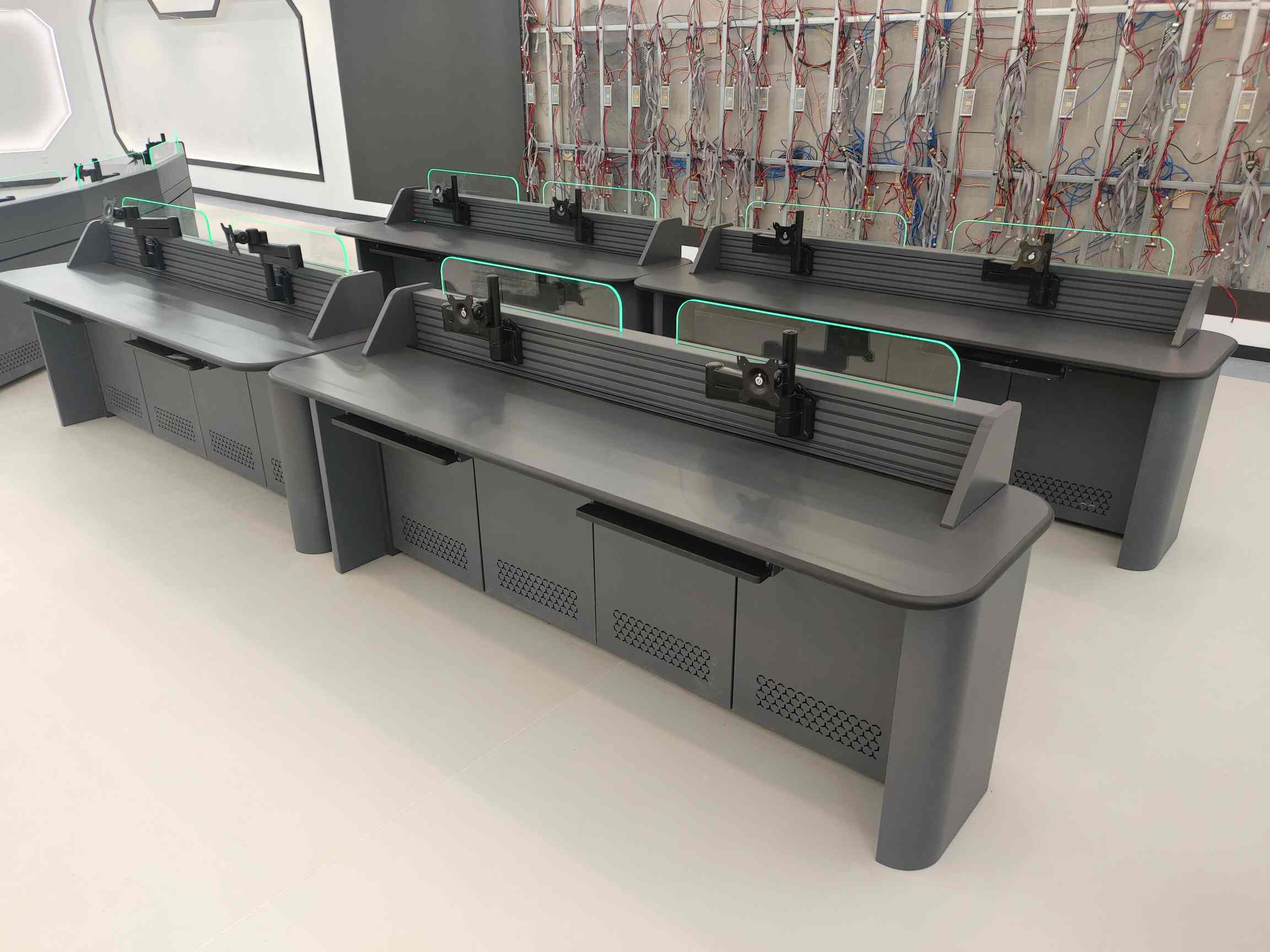

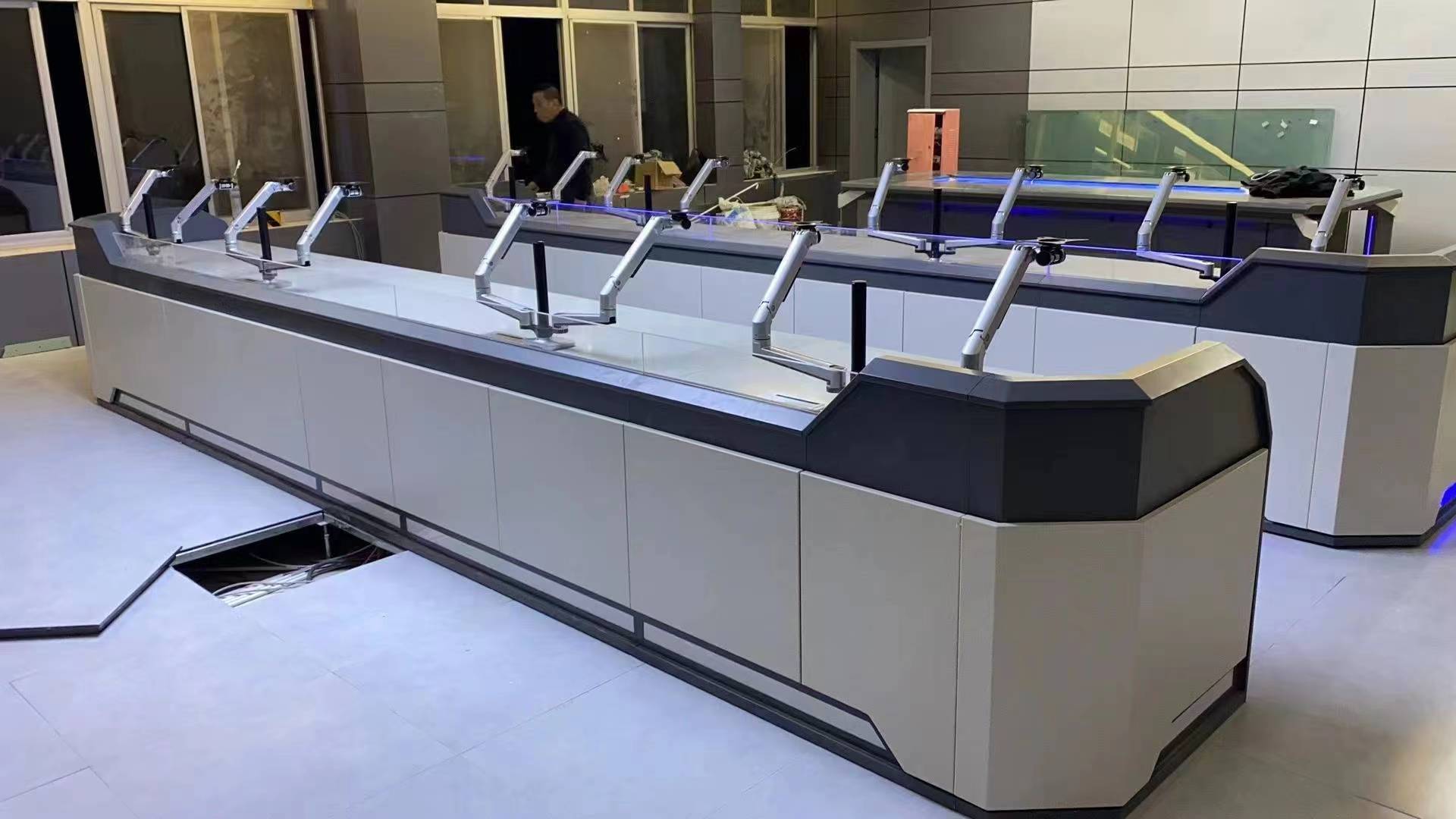

Phần phía sau của nó được trang bị giá đỡ màn hình dày tích hợp có khả năng mang 2 đến 6 màn hình trên mỗi trạm. Giá đỡ sử dụng kết cấu thép gia cố có khả năng chịu tải tốt, có thể điều chỉnh góc lên xuống và góc trái phải và cách bố trí màn chắn linh hoạt.

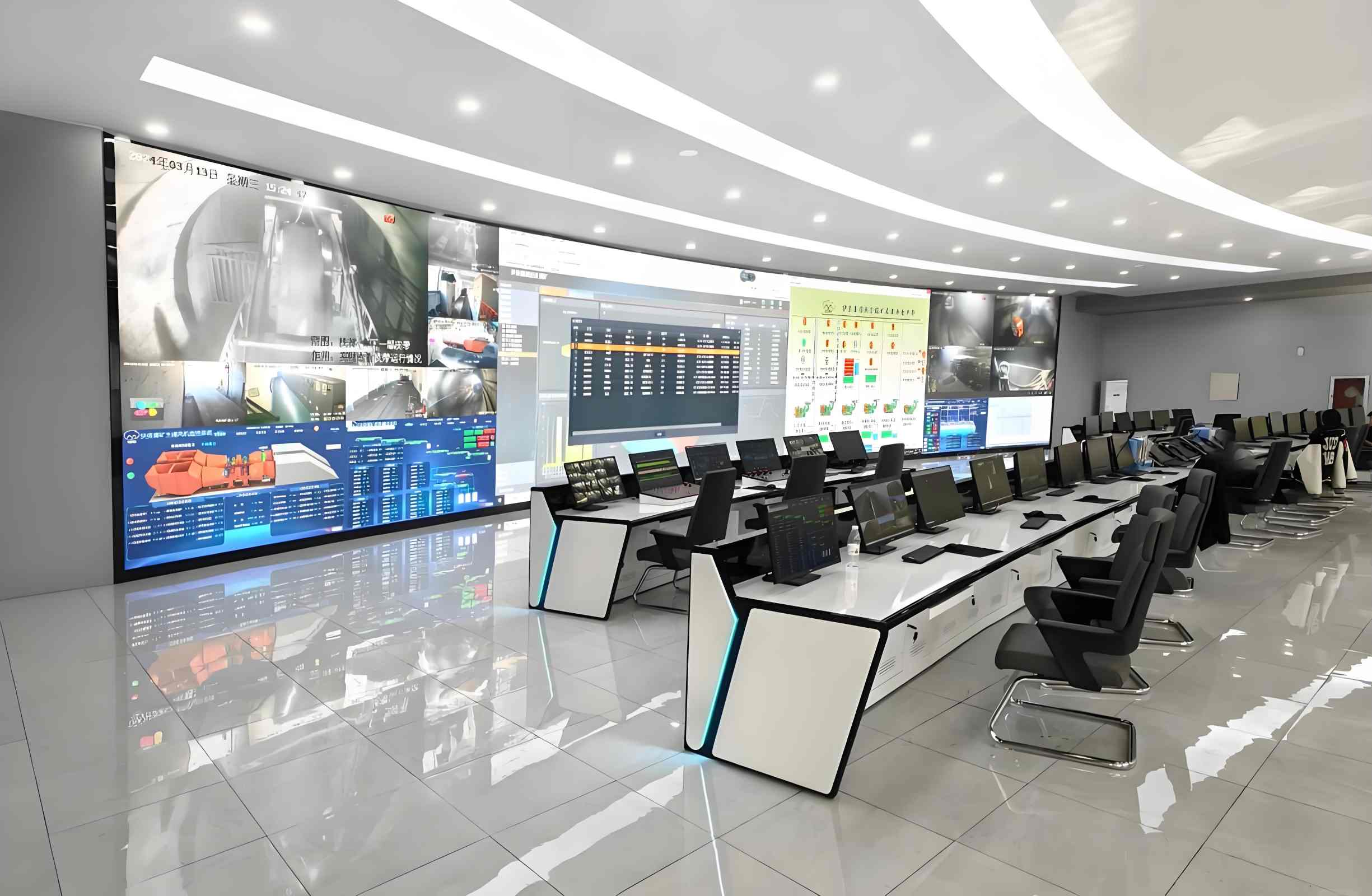

Giá đỡ phù hợp để hiển thị sơ đồ lưới điện, đường cong dữ liệu điều độ, trạng thái vận hành thiết bị, video giám sát thời gian thực và yêu cầu hiển thị đồng bộ đa hệ thống. Giá đỡ vẫn ổn định không bị rung lắc trong quá trình hoạt động lâu dài, đảm bảo hình ảnh giám sát rõ ràng và ổn định.

5. Thiết kế nhân văn tiện dụng

Mặt bàn sử dụng thiết kế công thái học nghiêng vi mô để tối ưu hóa góc nhìn của người vận hành và giảm mỏi mắt. Nó được trang bị khay bàn phím ẩn có thể thu vào và thanh trượt êm ái, tiết kiệm không gian và đảm bảo mặt bàn gọn gàng.

Bảng điều khiển điều phối điện cung cấp chức năng điều chỉnh độ cao bằng điện tùy chọn hỗ trợ công việc luân phiên ngồi và đứng, cải thiện hiệu quả sự thoải mái khi làm nhiệm vụ trong thời gian dài của người điều phối. Thiết kế vát hồ quang tổng thể giúp ngăn ngừa chấn thương do va chạm, đáp ứng đầy đủ các tiêu chuẩn thiết kế an toàn và nhân bản của phòng điều khiển công nghiệp.

6. Cấu trúc mở rộng mô-đun

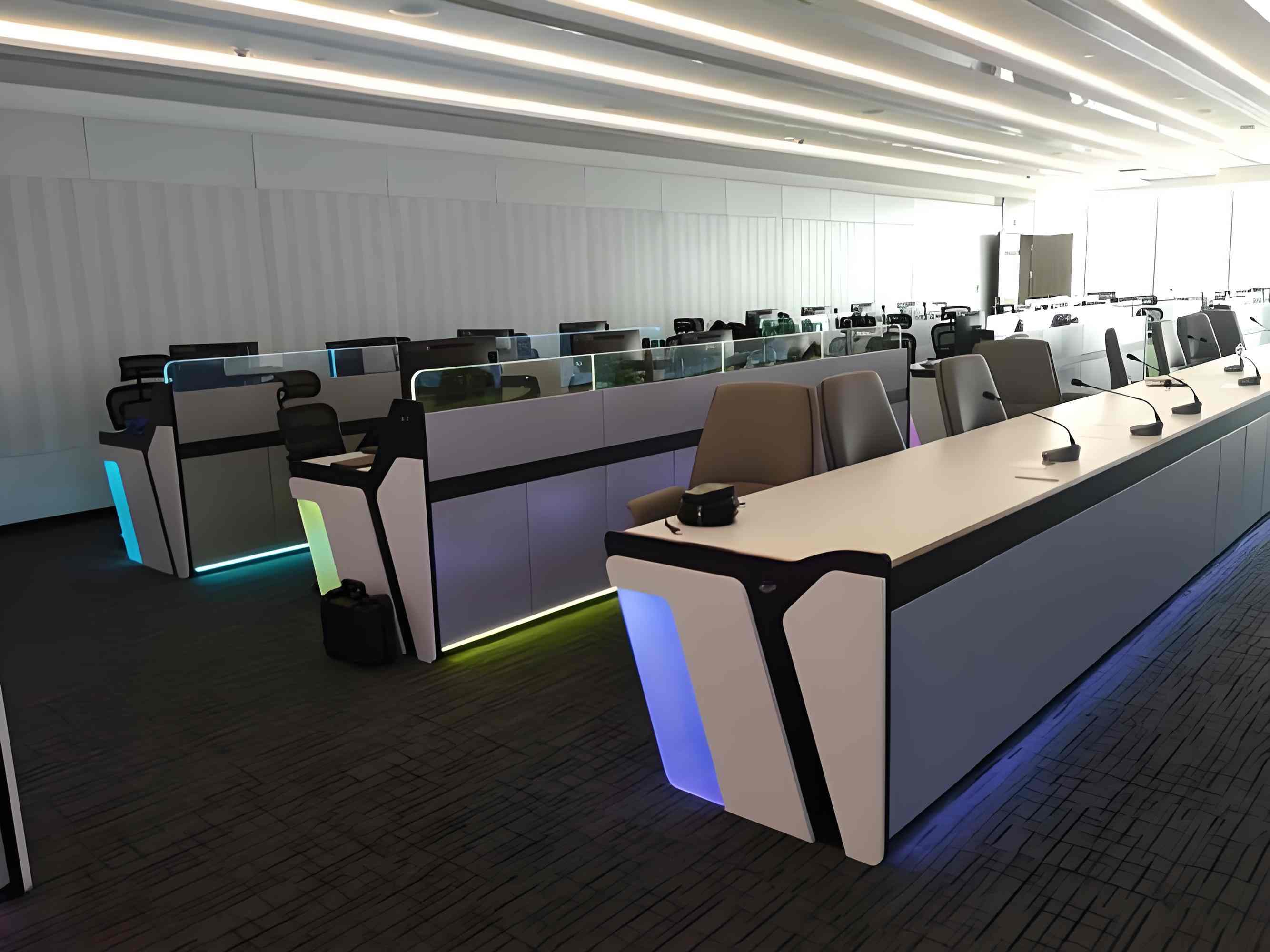

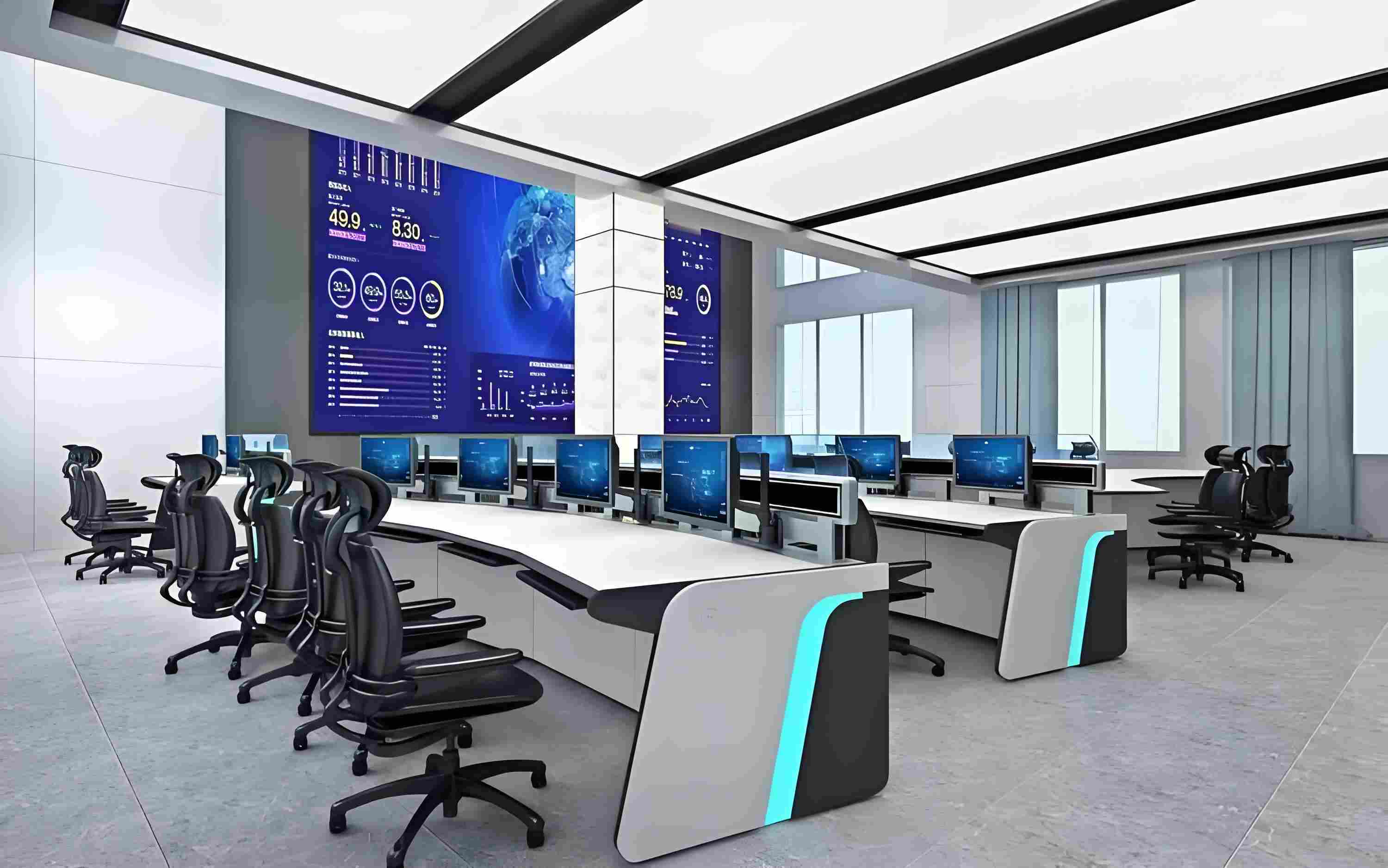

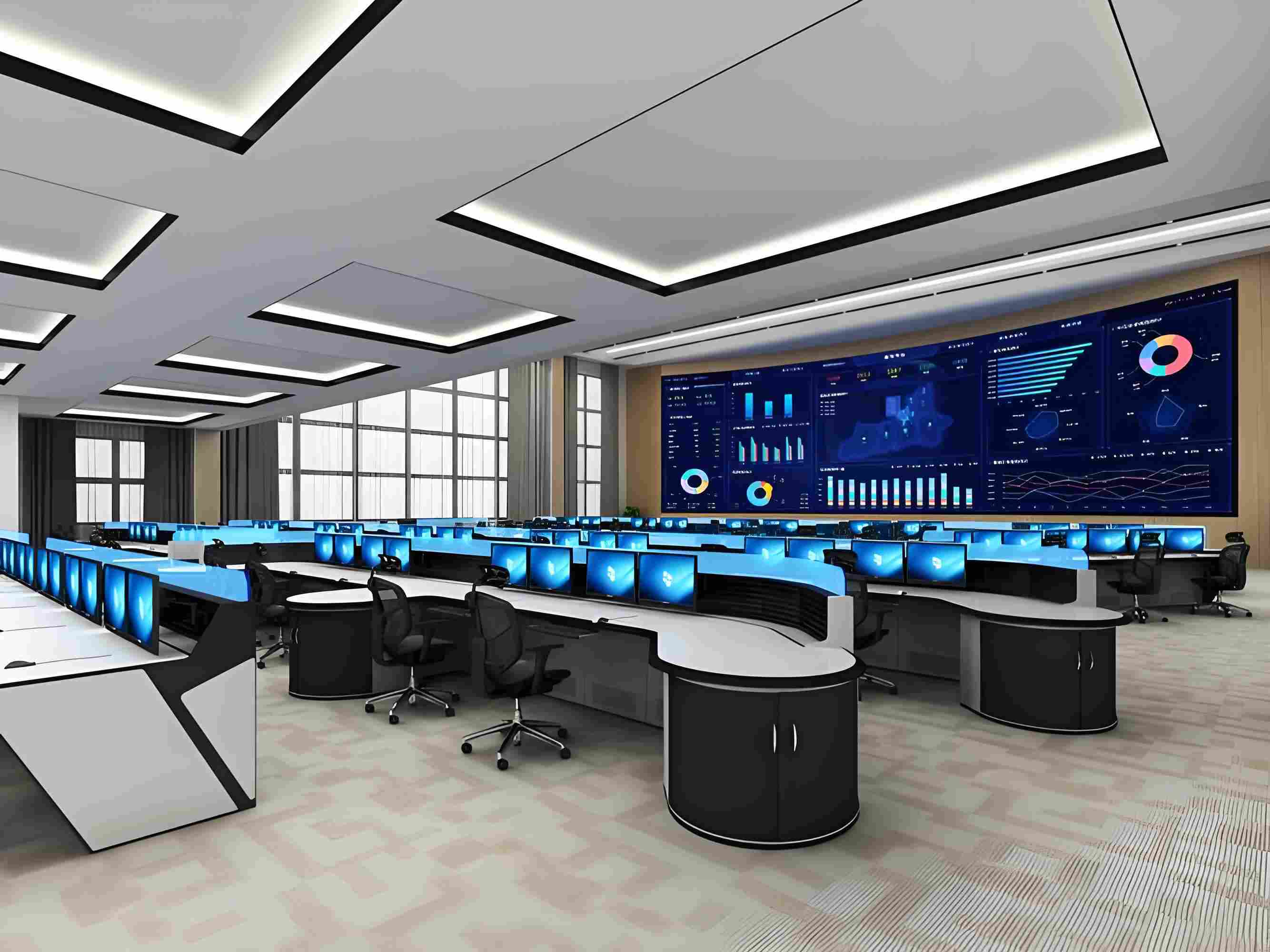

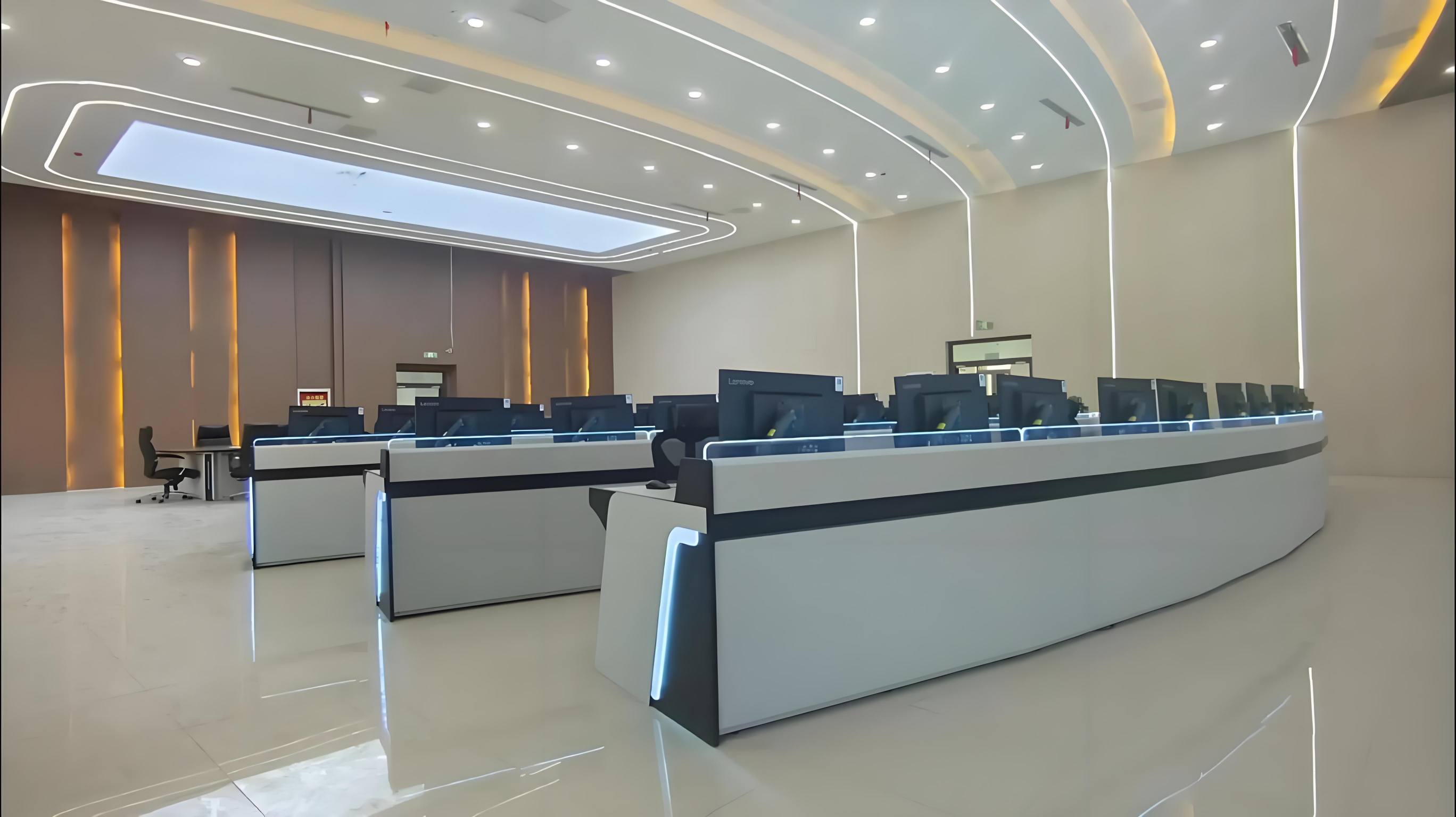

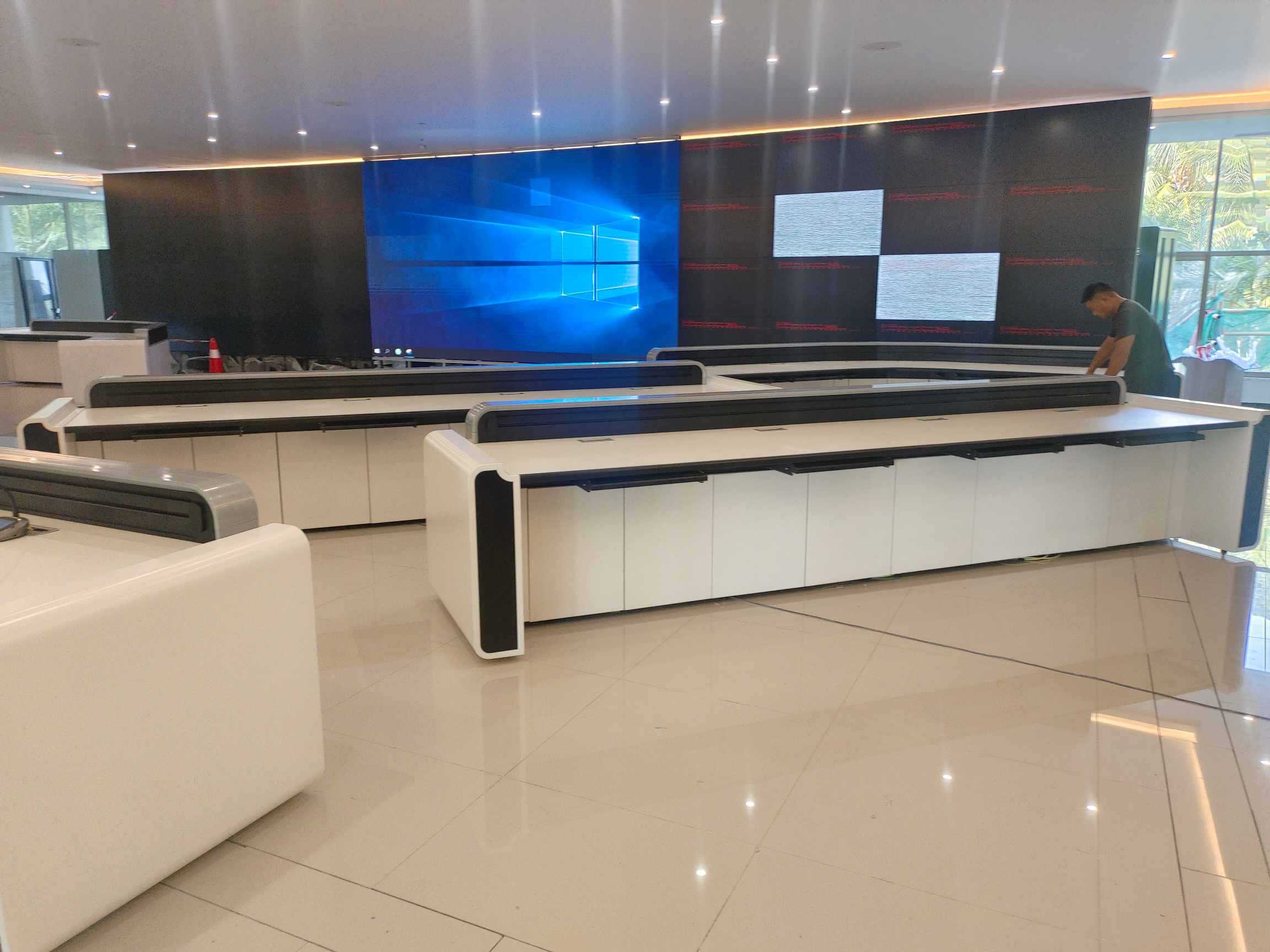

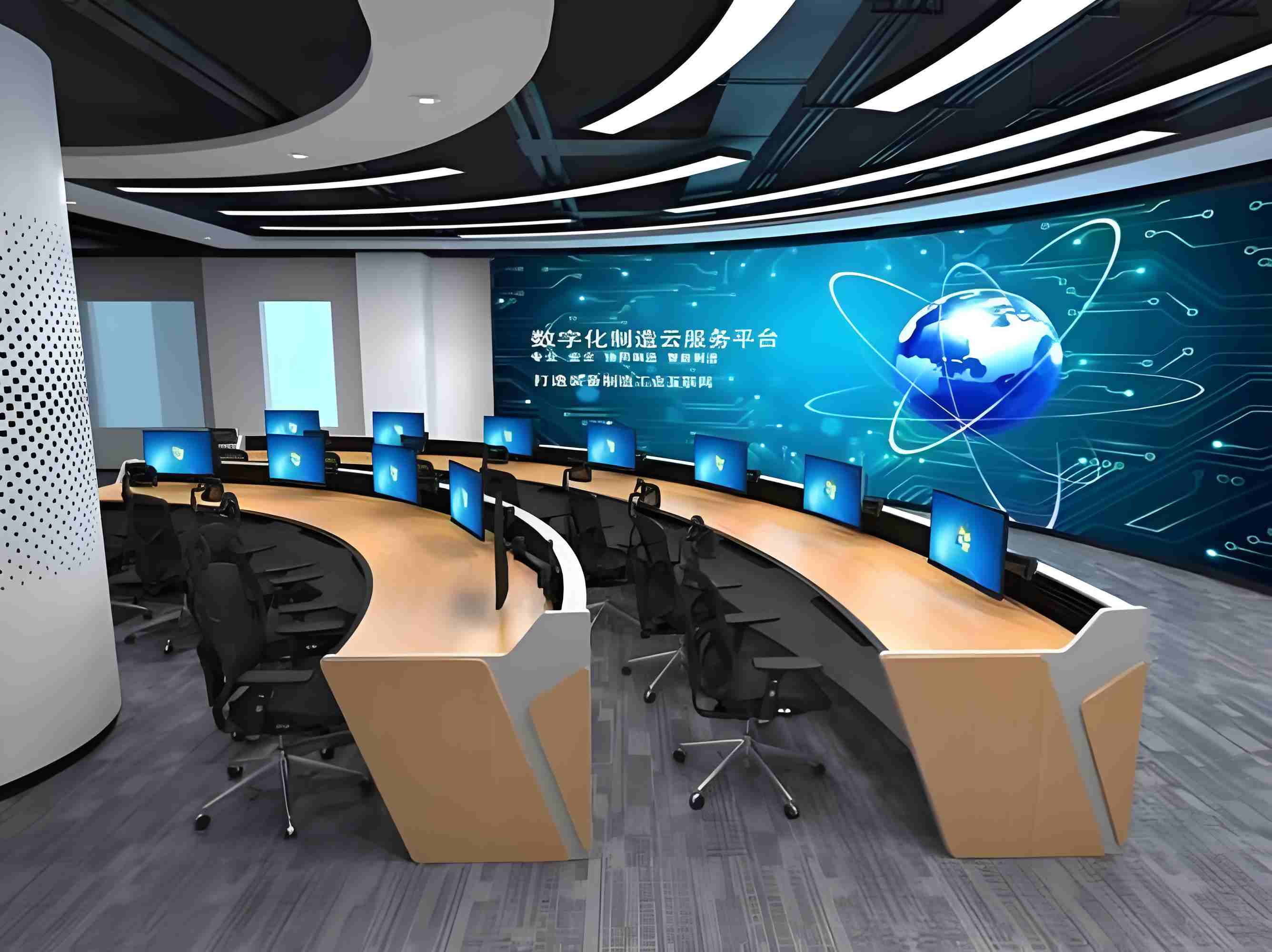

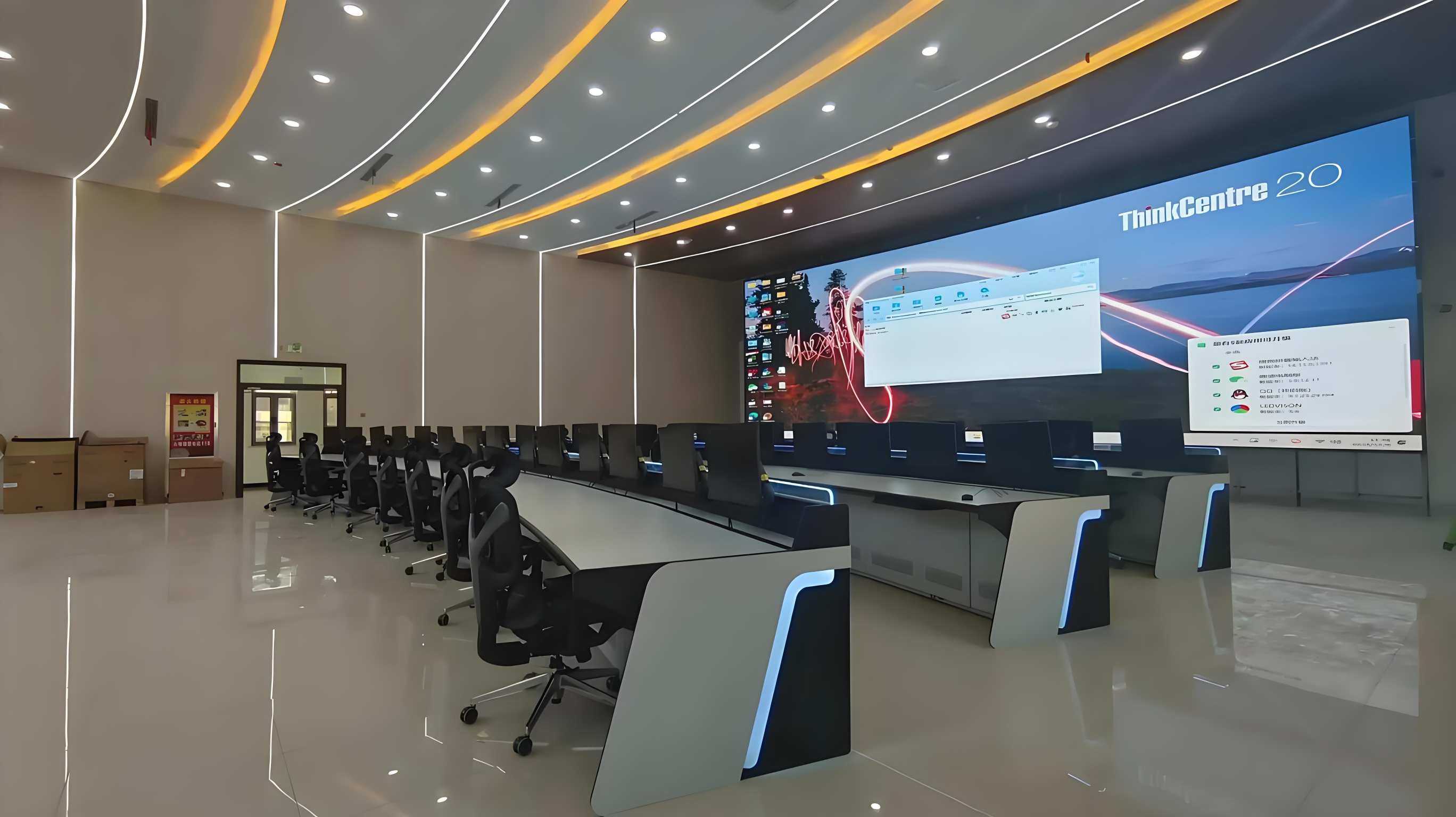

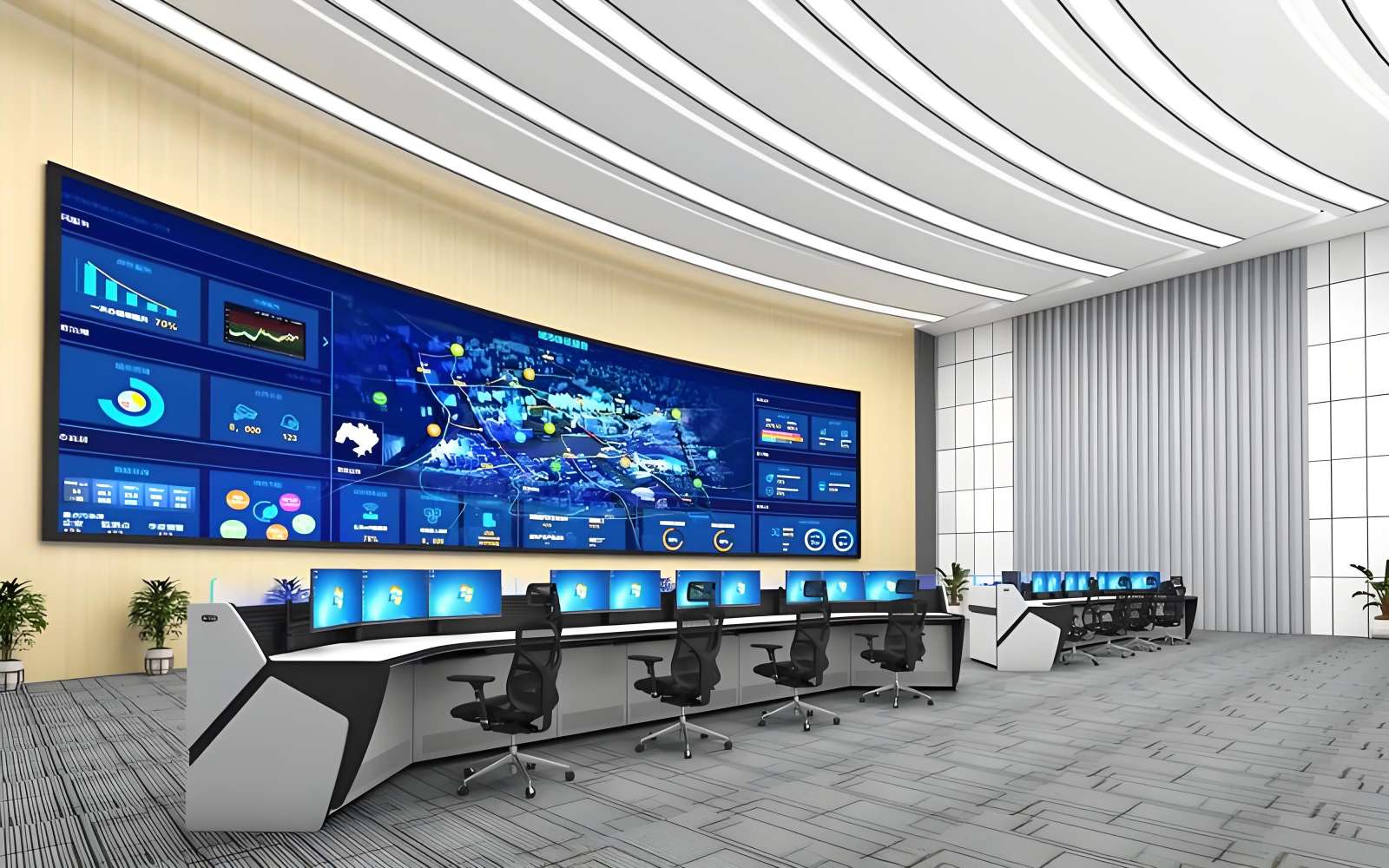

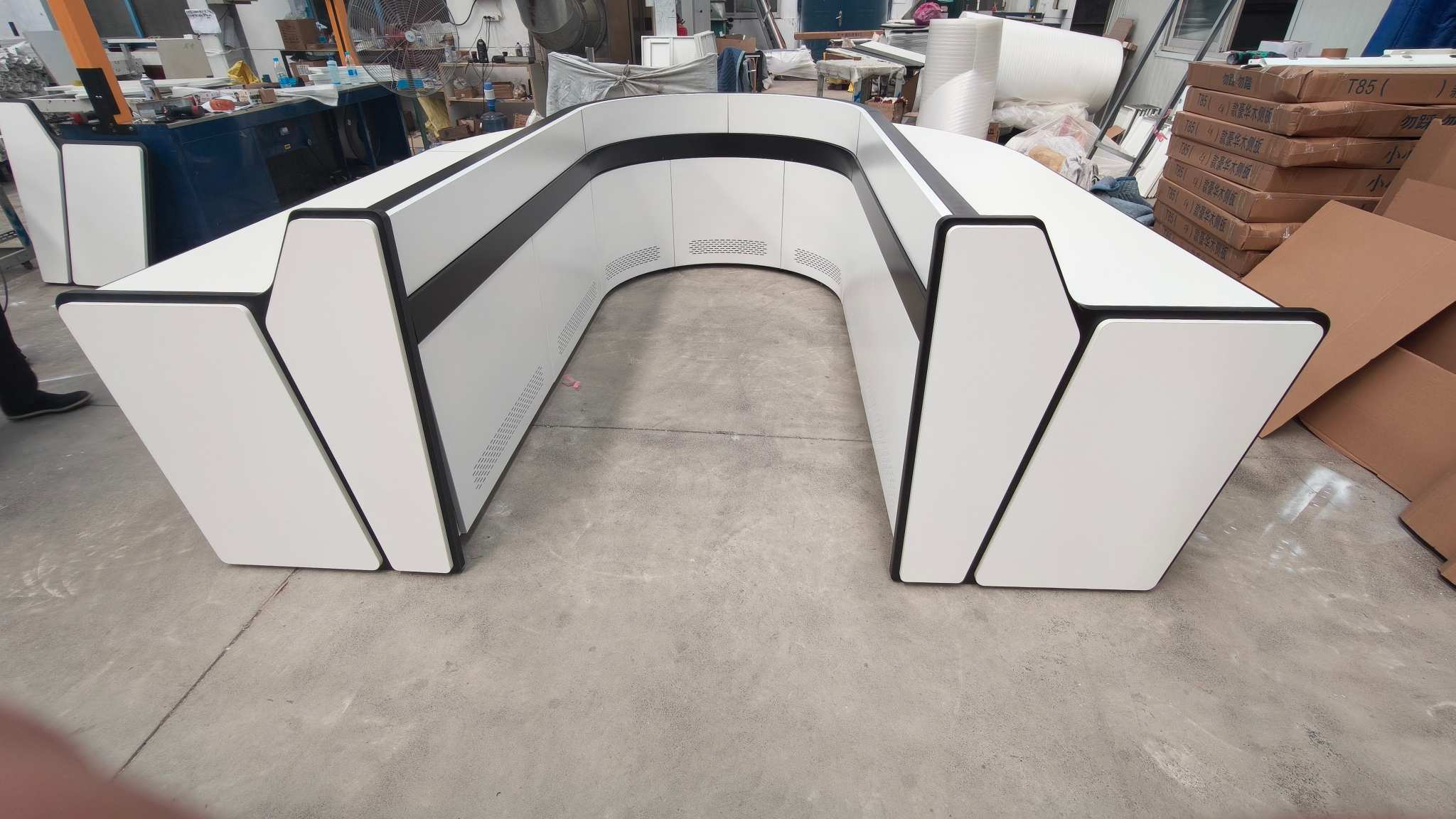

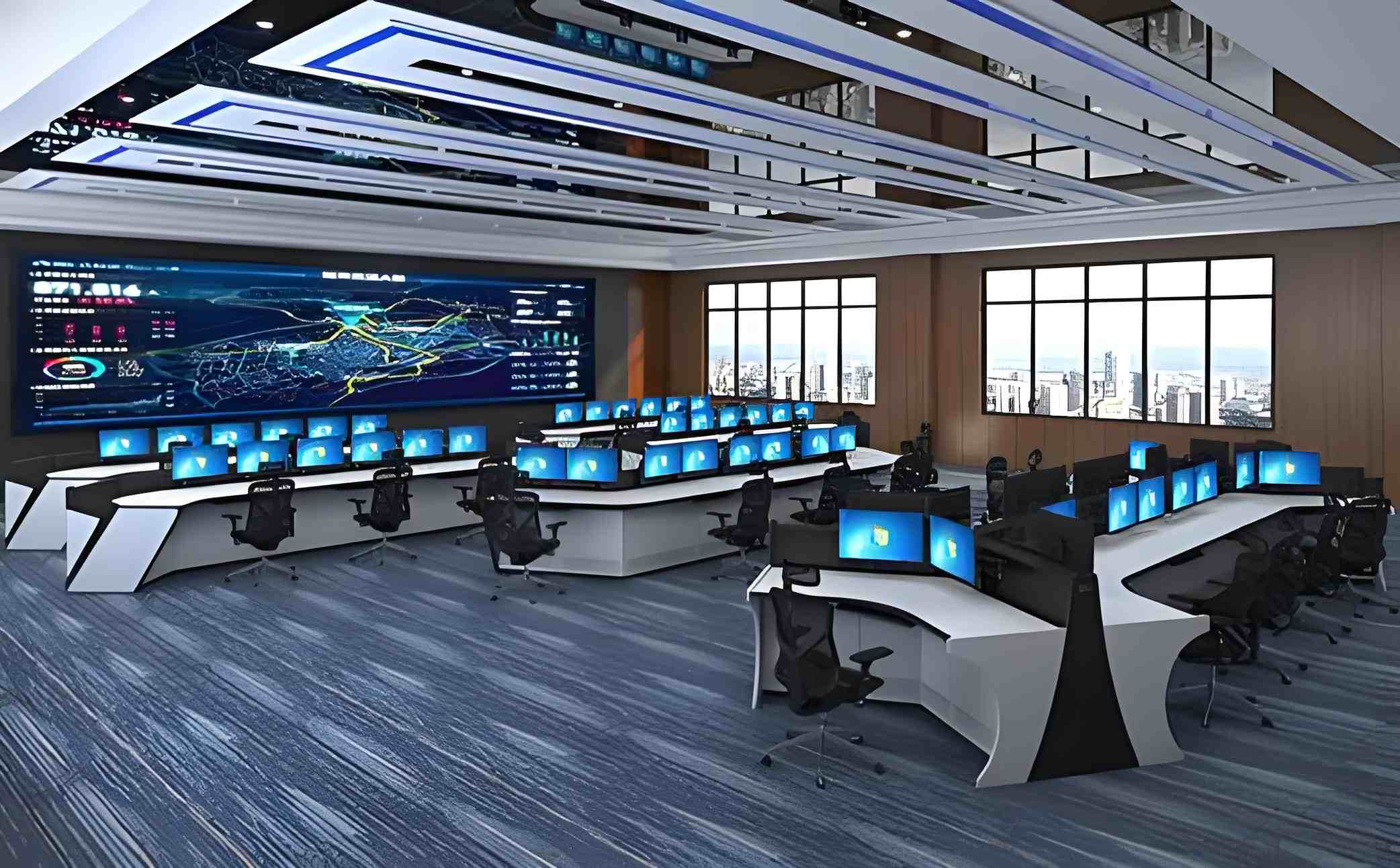

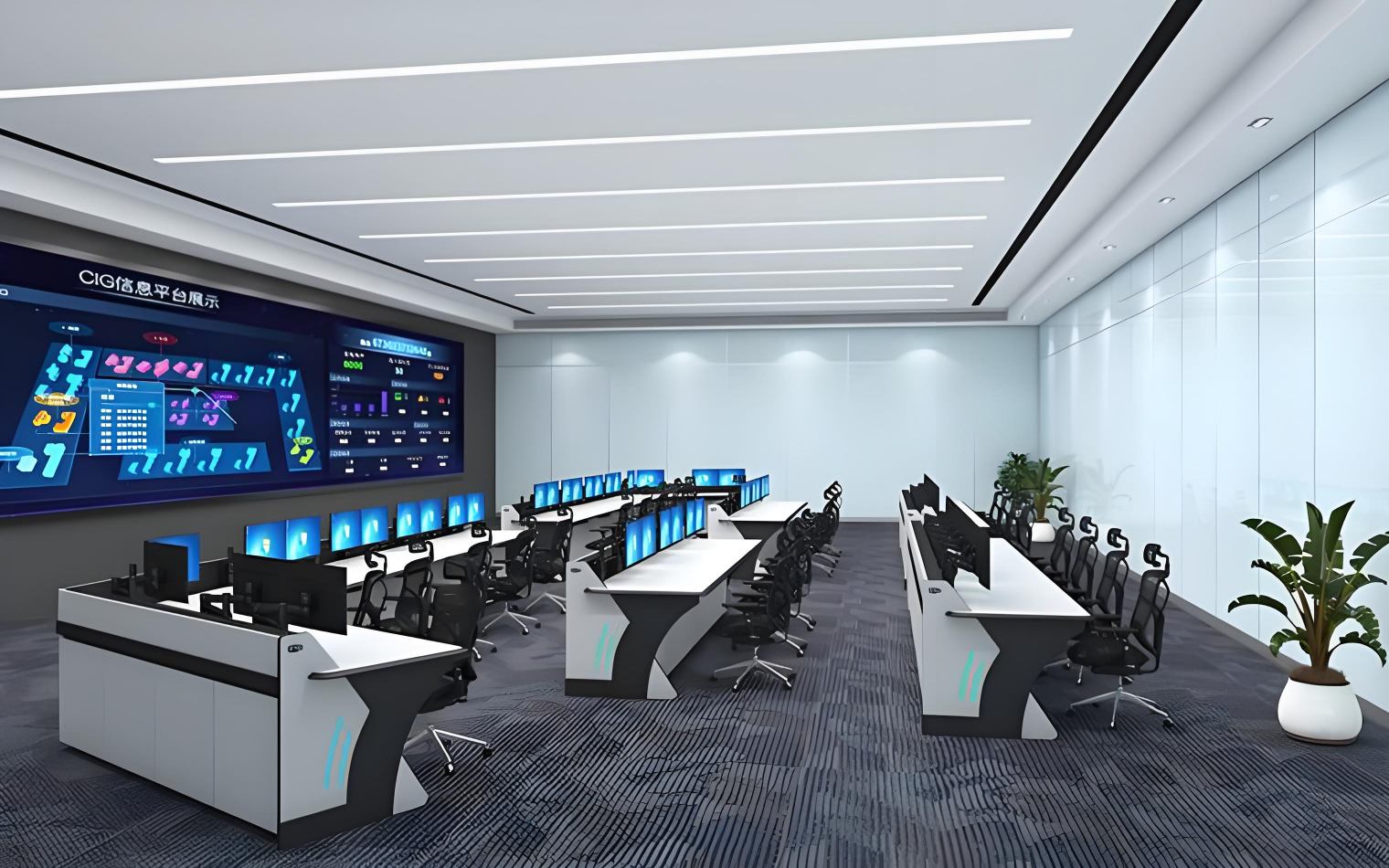

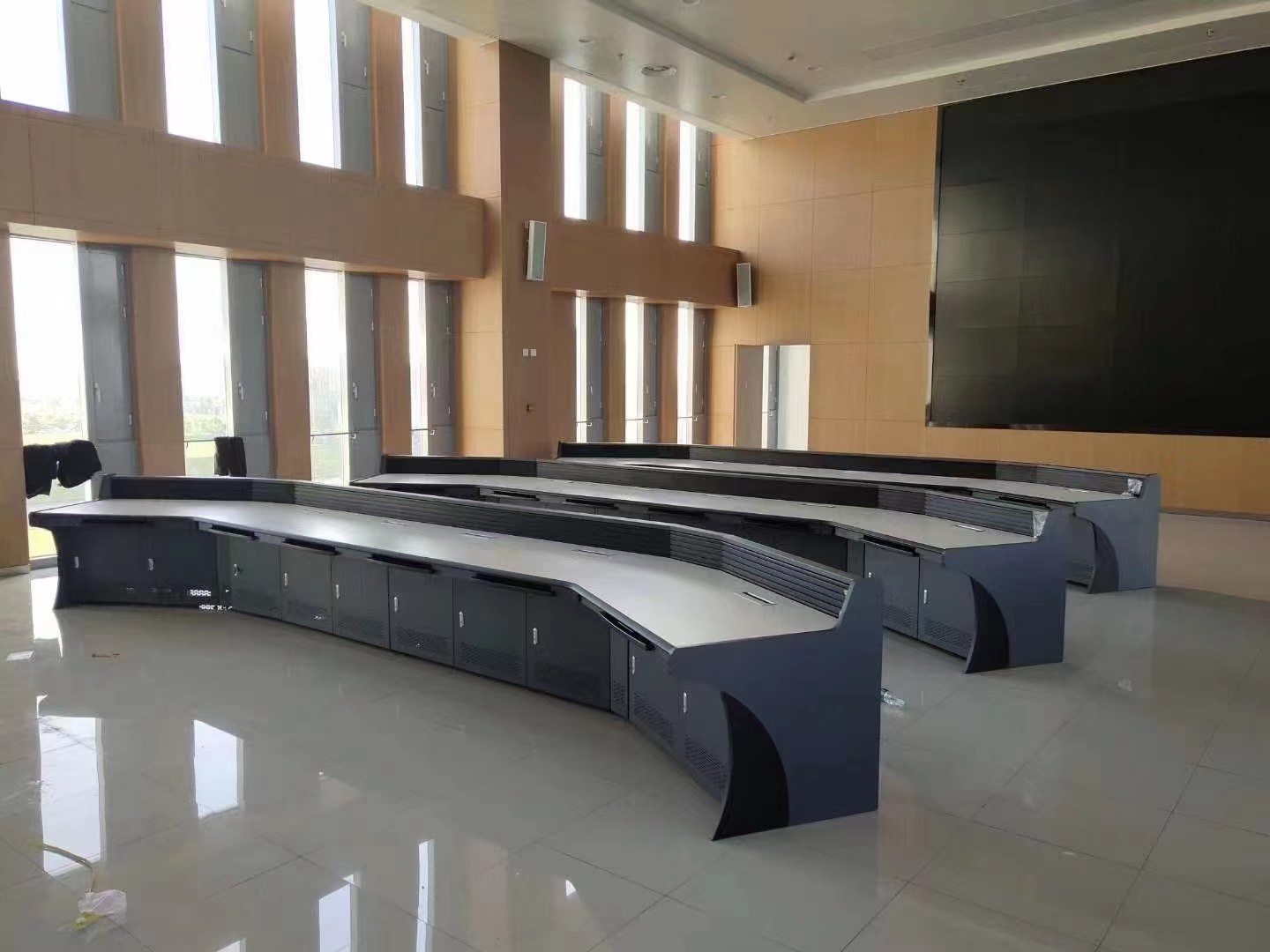

Sản phẩm áp dụng quy trình sản xuất được tiêu chuẩn hóa hoàn toàn theo mô-đun, hỗ trợ ghép nối không giới hạn các trạm đơn hoặc nhiều trạm. Theo quy mô của phòng điều khiển, Bảng điều khiển điều phối nguồn có thể được kết hợp thành loại tuyến tính, loại vòng cung, loại chữ U và các bố cục tổng thể khác.

Cấu trúc mô-đun cho phép bổ sung, giảm bớt và thay thế miễn phí các mô-đun chức năng, tạo điều kiện thuận lợi cho việc xây dựng lại hội trường sau này, mở rộng công suất và nâng cấp thiết bị. Nó phù hợp cho các phòng điều khiển mạng phân phối nhỏ, phòng điều khiển trung tâm nhà máy điện cỡ trung bình và các phòng điều độ lưới điện tỉnh lớn.

Ưu điểm sản phẩm

Nó được tùy chỉnh cho các kịch bản giám sát cường độ cao 24/7 của ngành điện. Power Dispatching Console thể hiện ưu điểm vượt trội trong việc chống nhiễu điện từ, khử tĩnh điện, bảo vệ an toàn, kết cấu ổn định và độ bền lâu dài.

So với bàn giám sát thông thường, nó chuyên nghiệp hơn, an toàn hơn và thích ứng hơn với môi trường điện từ phức tạp.

Tất cả các vật liệu đều có khả năng chống cháy, thân thiện với môi trường và bền bỉ, đáp ứng các tiêu chuẩn an toàn công nghiệp quốc tế và yêu cầu kiểm định của ngành điện. Sản phẩm này là trạm điều khiển được ưa thích dành cho các doanh nghiệp lưới điện, nhà máy điện, dự án năng lượng mới và các công ty EPC kỹ thuật điện.

Phạm vi ứng dụng

Bảng điều khiển điều phối điện áp dụng cho các trung tâm điều độ lưới điện, phòng điều khiển văn phòng điện lực thành phố, trung tâm giám sát mạng lưới phân phối, phòng điều khiển trung tâm nhà máy nhiệt điện, phòng giám sát nhà máy thủy điện, trung tâm kiểm soát năng lượng gió và năng lượng mặt trời mới, phòng giám sát trạm lưu trữ năng lượng, phòng điều khiển tập trung trạm biến áp và trung tâm lập lịch truyền thông điện.

Thông số kỹ thuật

1. Chất liệu khung: Thép cán nguội SPCC 1,5–2,0mm / hợp kim nhôm 6063-T5
2. Chất liệu mặt bàn: Tấm laminate HPL compact chống tĩnh điện tùy chọn hoặc tấm chống cháy chống tĩnh điện
3. Điện trở suất bề mặt: 10⁶–10⁹Ω
4. Điện trở nối đất: ≤1Ω
5. Khả năng chịu tải tĩnh: ≥100kg/㎡
6. Chế độ hoạt động: Cố định / Điều chỉnh độ cao bằng điện tùy chọn
7. Thiết kế dây: Đường trục cách ly dòng điện mạnh và yếu độc lập
8. Tuổi thọ sử dụng: Hơn 15 năm trong điều kiện làm việc bình thường
